EMC整改和解决方案



      德普华检测在EMC整改上面有自己独特的优势,我们的技术专家曾经多次参加各类型电子/电器产品的EMC设计-开发-整改-测试认证;为多家企业进行过多种产品的工程设计与方案整改,在业内得到一致认可。

      到目前为止,经过整改的产品涉及的行业有IT信息类产品、AV音视频类产品、通讯设备、汽车电子、家电电器、工业和医疗设备等。整改过的EMC项目有:CE.RERSCS ESDEFTSURGE等多个项目的EMC问题整改,受到客户的一致好评。


我们具有的优势



15年产品EMC设计、整改经验

高速度高效率实现产品拿证上市

低成本的解决方案,可批量实现生产化

专人专案负责制

专注、专业、快速、高效的响应队伍

客户至上的服务意识



合作后的效果



可使客户明确开始EMC测试前需要做哪些详细的准备工作

共同参与、亲自体会产品测试以及EMC三要素定位的详细过程

使客户了解测试过程中不同的超标项目和超标频点是如何采取不同整改措施

参考递交的EMC定位分析报告,了解解决EMC问题的全部思路和方法

协助客户完成产品的EMC最佳设计方案



整改案例1(蓝牙音箱整改方案)



针对失败的RE测试报告,确定为电源部分的EMI问题,对设备以下部分电路进行了修改:

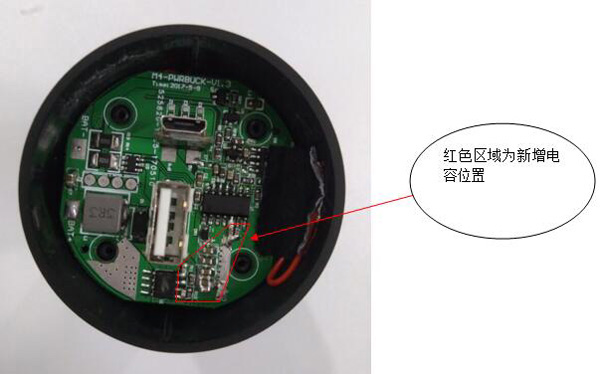

1.在5v/2A输出电路增加104,102  SMD电容

2.在输出MOS2,4脚各放置一个33PFSMD电容

3.在控制器的PWM输出脚各放置一个15PFSMD电容

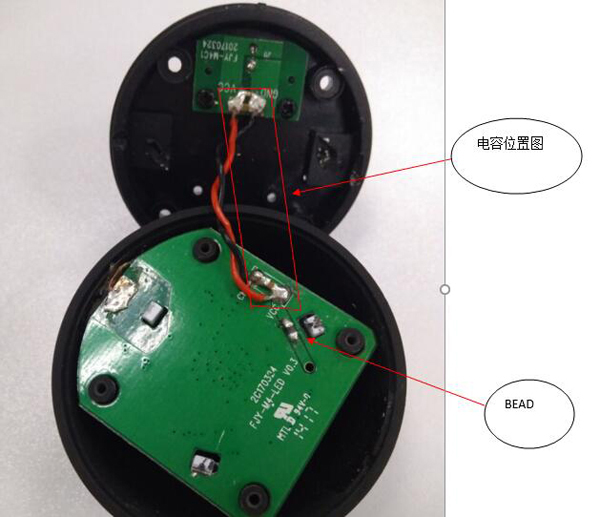

4.在LED灯接口板上分别放置一个106和一个104SMD电容

5.在LED驱动板上电源接口上放置一个106  SMD电容

6.在LED驱动板上的电源线串入一个220欧姆的BEAD



参考下图:

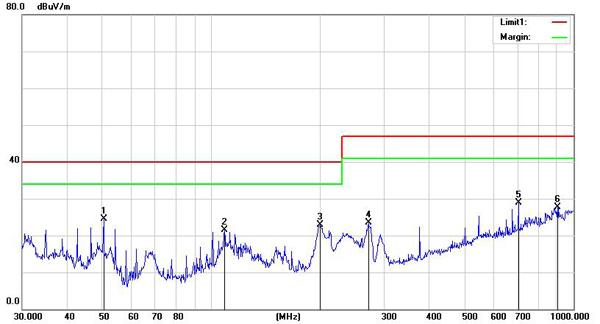

测试数据

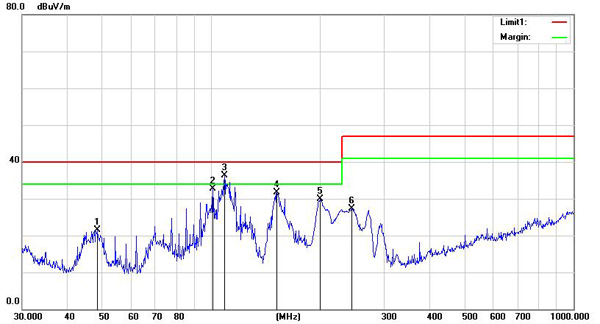

Ant.Polar.:Horizontal

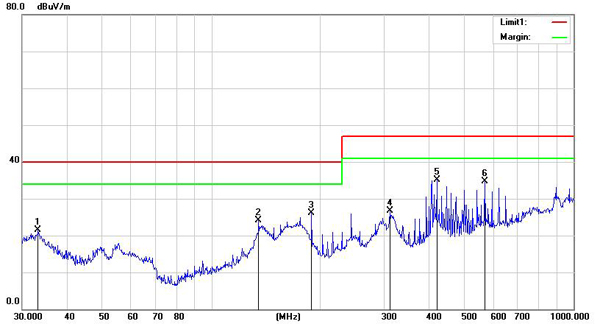

Ant.Polar.: Vertical



结论:通过整改后是OK的,各点余量足够的大。



整改案例2(行车记录仪整改方案)



针对失败的RE测试报告,对设备以下部分电路进行了修改:

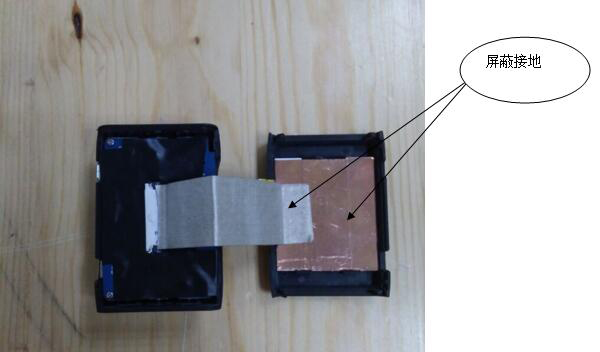

1.LCD板与主板连接FPC用导电布包裹并接地

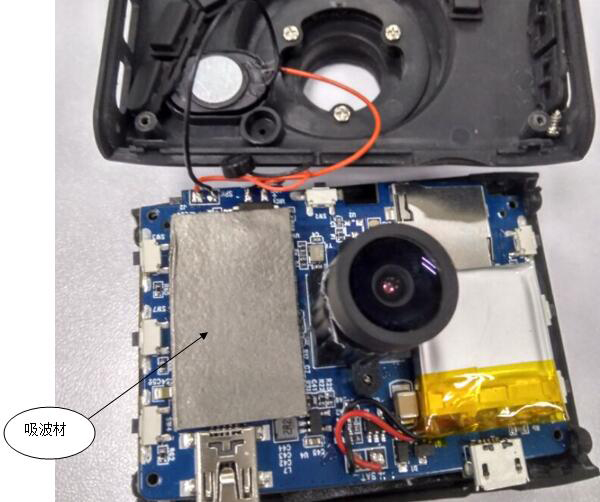

2.CPU上放置一块吸波材料

3.电源输入接口0电阻换成120欧姆磁珠

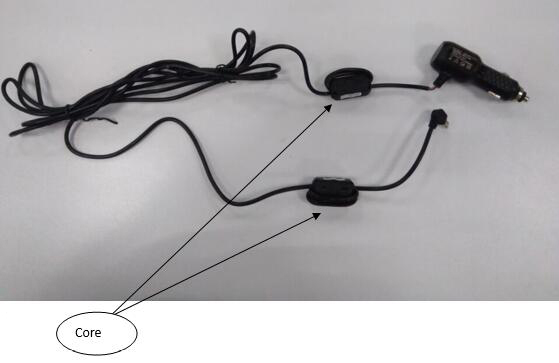

4.外置充电器线两端加CORE



参考下图:

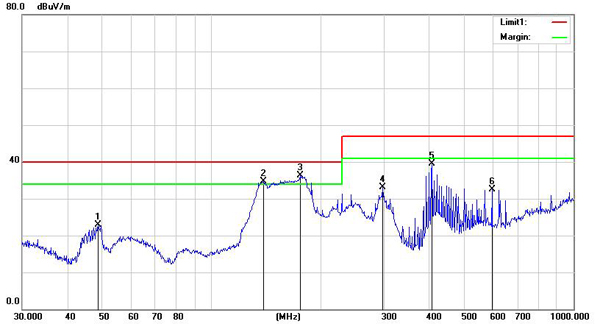

Ant.Polar.:Horizontal



Ant.Polar.: Vertical



结论:通过整改后是OK的,各点余量足够的大。
