无线充电的原理,您了解多少?详解无线充的技术原理及欧美加三地的测试要求

文章来源:深圳市德普华电子测试技术有限公司 人气:212 发表时间:2022-10-28

无线充电技术由无线充电联盟(QI)推出,无线充电产品具有便携式和通用式两类别,还有三种无线充电技术原理:


1.电磁感应式


初级线圈一定频率的交流电,通过电磁感应在次级线圈中产生一定的电流,从而将能量从传输端口转移到接收端口。


2.无线电波式


类似于早期使用的矿石收音机,主要有微波发射装置和接收装置,可以捕捉到墙壁弹回的无线电波能量,在随负载做出调整的同事保持稳定的直流电压,此种方法次序一个安装在墙上插头的发送器,以及安装在任何低电压产品接收器


3.磁场共振


由能量发送装置和接收装置组成,当两个装置调整到相同的频率,或者说一个在特定的频率上共振,它们就可以交换彼此之间的能量。

一、欧盟认证要求:欧盟RED:ETSI EN 303 417

标准涵盖了固定式、移动式、便携式规定了在19 - 21 kHz、59 - 61 kHz、79 - 90 kHz、100 - 300 kHz、6765 - 6795 kHz范围内使用射频波束以外无线技术功率传输的技术特性,WPT系统包括:


功率发射机,与接收部分连接的具有额外通信能力以控制充电功能的功率发射机。也可称为基站;电源接收器,将接收到的能量提供给移动设备,并对移动设备的状态和充电操作执行控制/监督功能。


两个部分结合在一起能够传输和接收数据,除功率传输模式,如控制移动设备的状态和优化功率传输模式支持的频段。

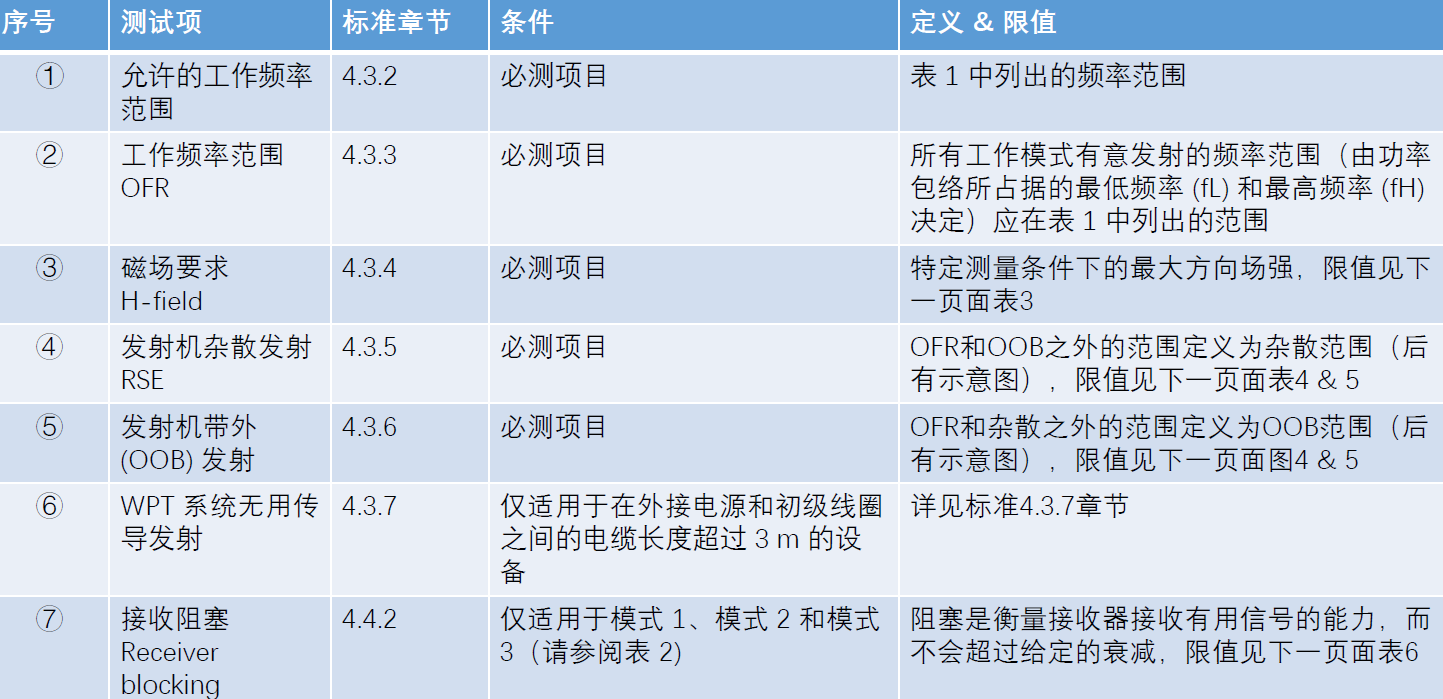

1.测试项目:

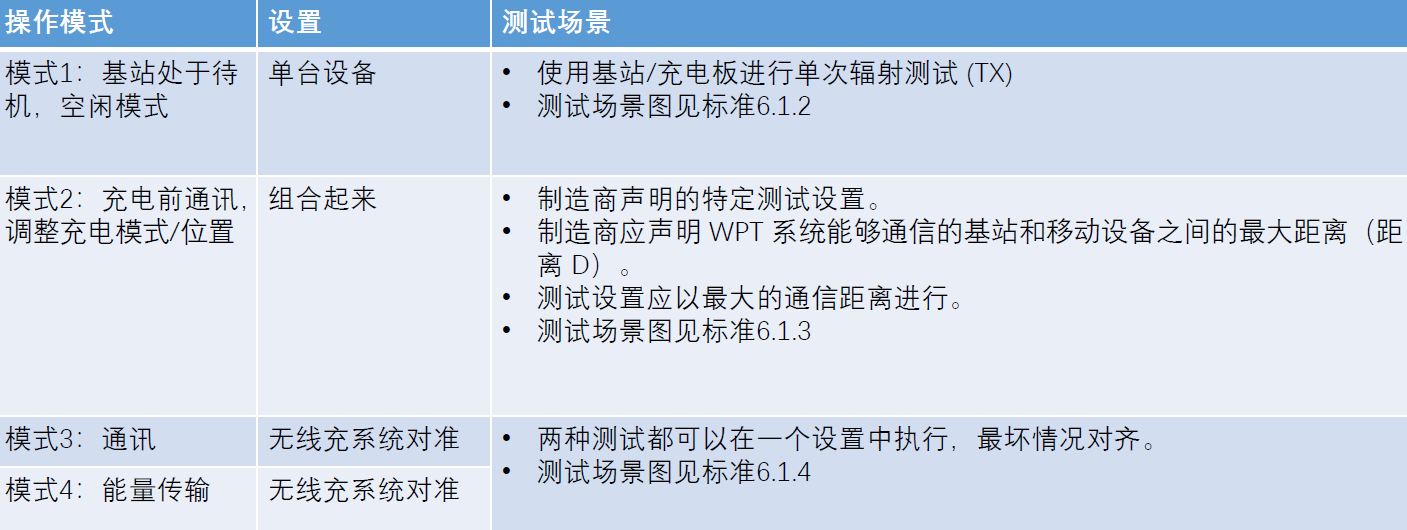

2.测试要求:


3.暴露评估:


无线充暴露评估测试要求:

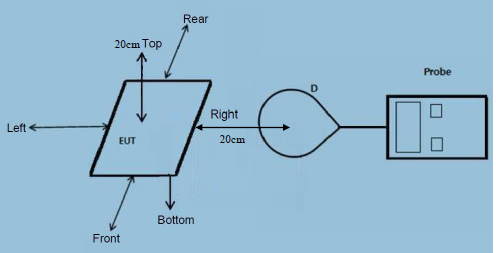

分别测试EUT的上,下,前,后,左,右六个面的电磁场;探头中心到EUT边缘距离20cm。如果是便携式设备:测试距离为0cm


二、美国认证要求:美国FCC ID:Part 15C

FCC测试要求满足FCC Part 15C的通用要求即可.

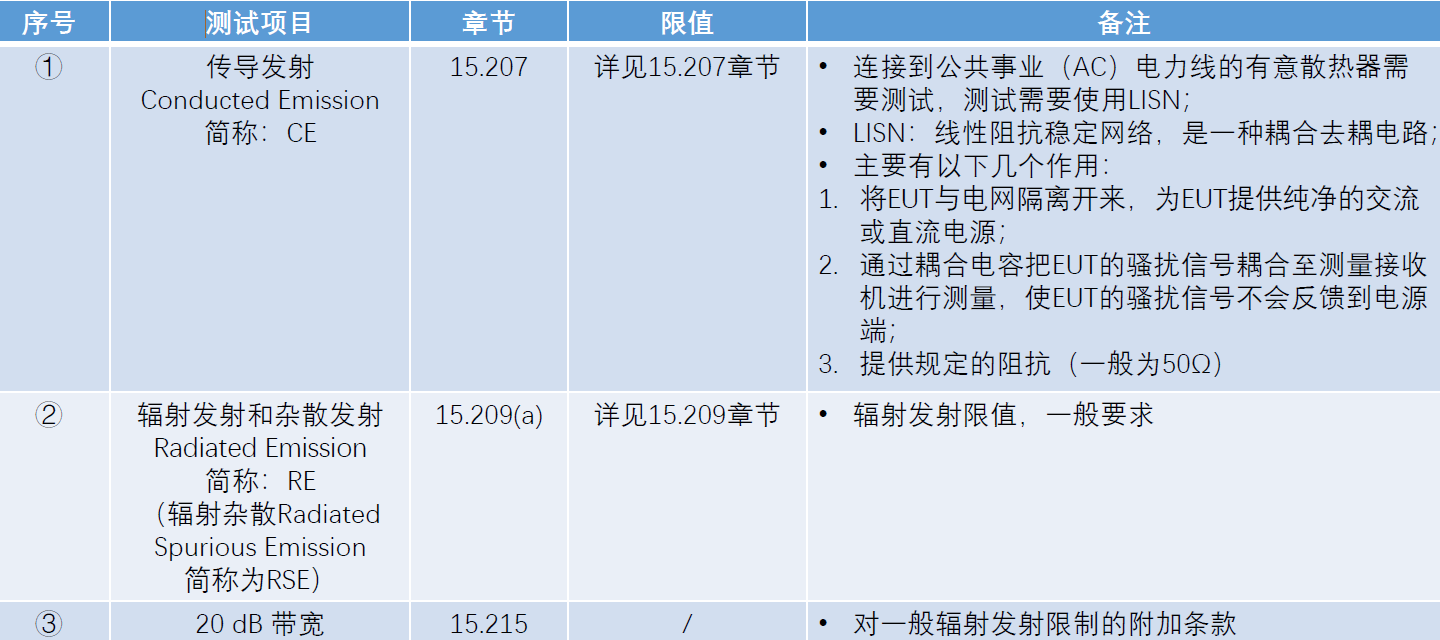

1测试项目:


2测试要求:

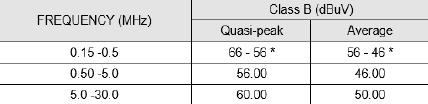

传导

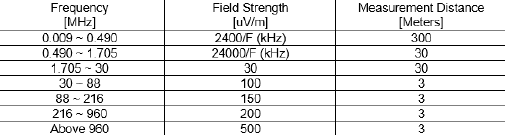

辐射

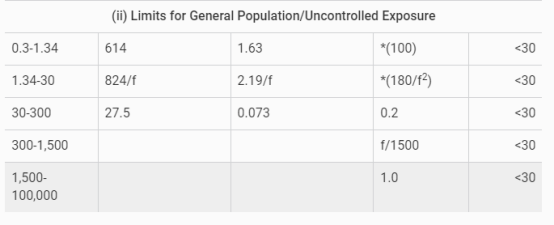

3.暴露评估:根据FCC –KDB680106 D01V3要求,3.c章节描述,测试范围在100KHz-300KHz请参考1.1310 中(下图)300K-3MHz的限值

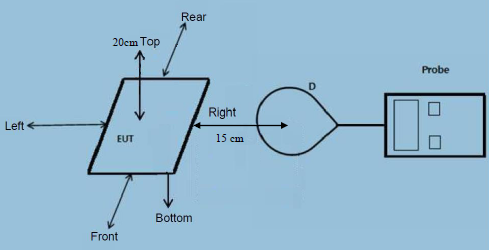

无线充测试要求与距离:

分别测试EUT的前,后,左,右,上,下六个面的电磁场,( 前后左右下五个面-探头中心到EUT边缘距离15cm),(上面-探头中心到EUT边缘距离20cm)规范是:,如果是便携式设备:测试距离为0cm


三、加拿大认证要求:加拿大IC:RSS-216

标准规定了无线电力传输设备的最低要求,包括发射器和接收器整套产品都需考量暴露评估.

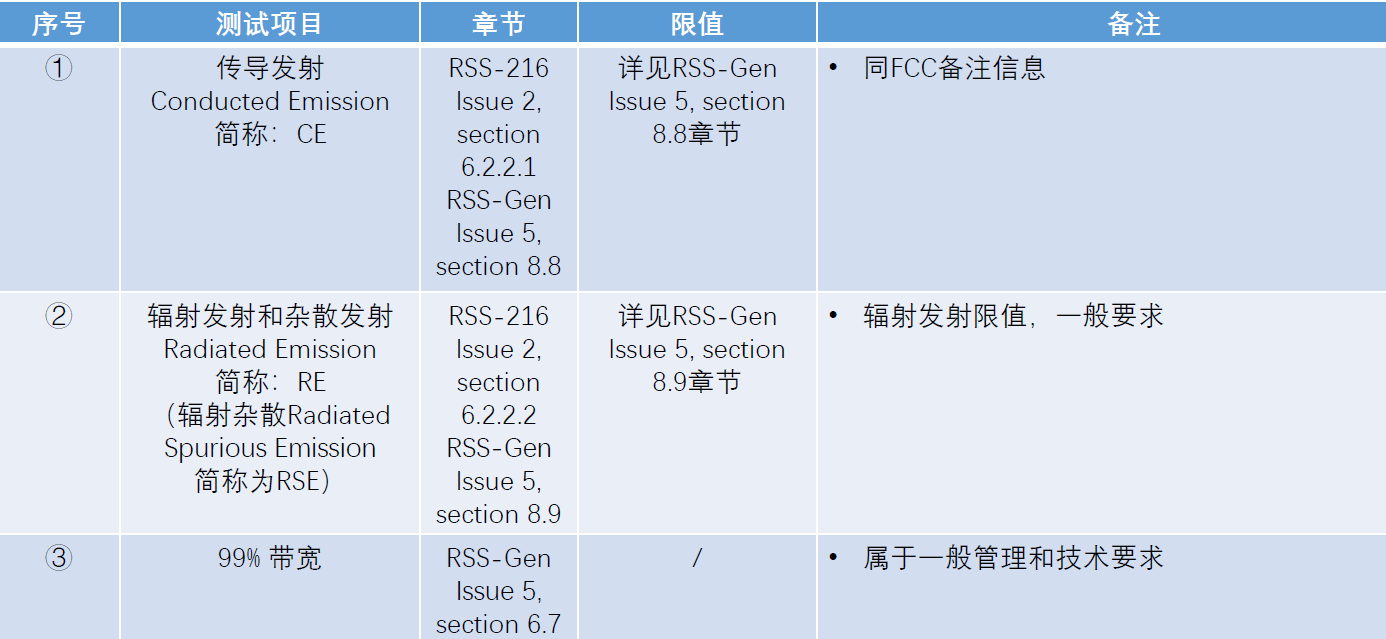

1.测试项目:


2.暴露评估测试要求+NS:


露评估根据RSS-216标准,若同事满足这6个要求可豁免


(1)无线功率传输频率低于1MHz


(2) 每个主线圈(即WPT源设备中的发射机线圈)的输出功率小于或等于5w


(3) WPT设备一次只能在一个源和一个客户端之间进行无线功率传输。这包括多个主线圈(即在WPT源中)的WPT系统,只允许它们在任何给定时间通过单个线圈(一个在源中,另一个在客户端中)进行无线功率传输,其中电源可以使用两个或多个重叠的小线圈来形成固定的充电/供电区域,只要它们只允许在该区域和单个客户端设备之间进行无线电力传输


(4) WPT客户端设备与WPT源直接接触或停靠在WPT源上


(5) WPT源的最大耦合表面积小于等于400 cm²

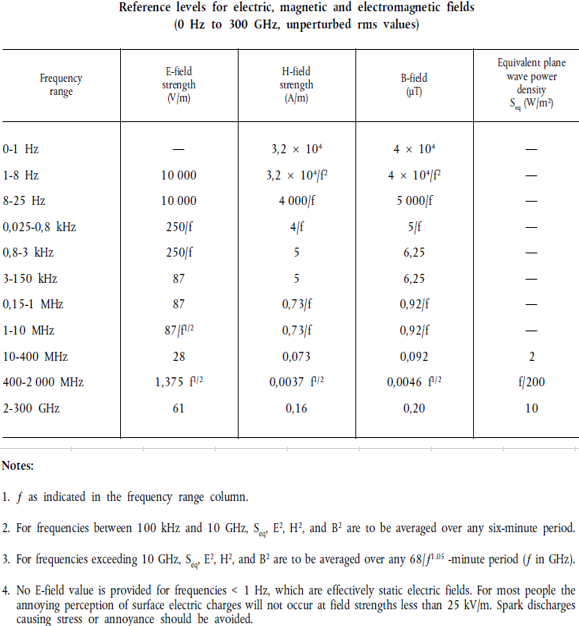

(6)在距离WPT系统所有方向10厘米处,所有同时发射线圈的总泄漏场小于RSS-102中规定的加拿大卫生部对不受控环境的适用安全守则第6限值的30%。总泄漏场应根据所选类型的实际和典型WPT客户端计算或测量,使其提供最坏情况. 对于具有多个固定无线功率传输区域的WPT源设备,每次只能为一个客户端供电/充电,每个区域应分别满足这一要求

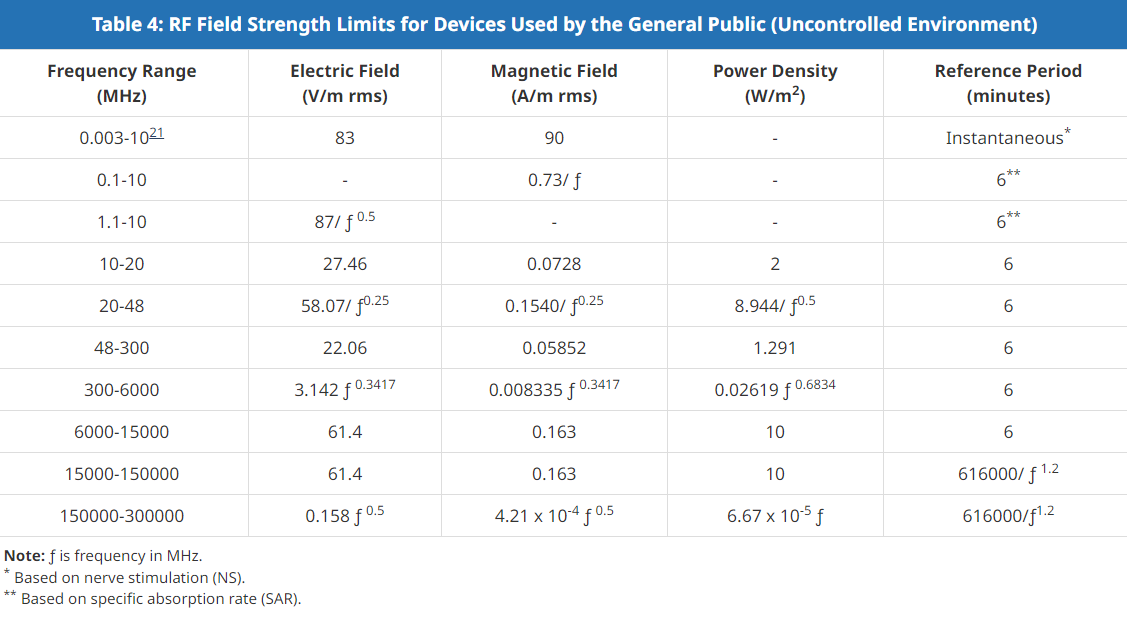

2.NS:该NS是必须测试的项目,下图对照各频率限值


Note: 辐射杂散测试中所有在主频强度20dBc范围内频率都需做NC。


两者的测试要求与距离:

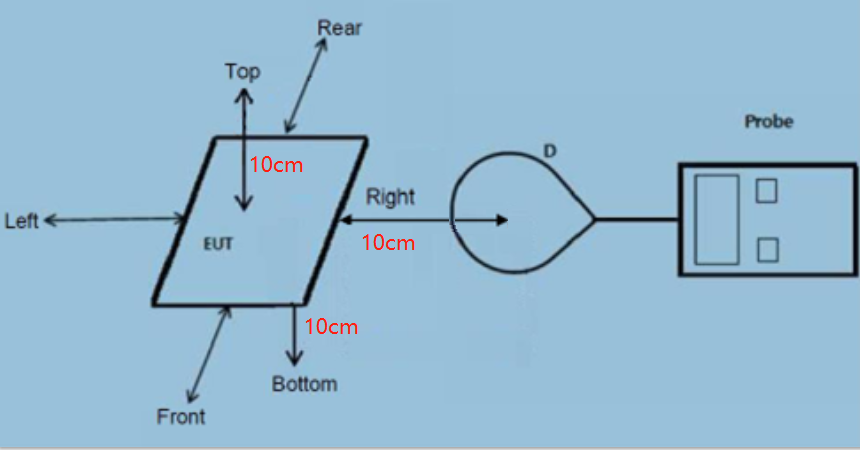

暴露评估:分别测试EUT的上,下,前,后,左,右六个面的磁场,


规范是:探头中心到EUT边缘距离10cm,如果是便携式设备:测试为距离0cm

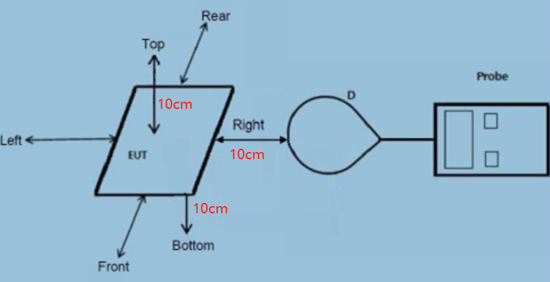

NS评估:分别测试EUT的上,下,前,后,左,右六个面的电磁场,

规范是:探头边缘到EUT边缘距离10cm,如果是便携式设备:测试距离为0cm


测试设备描述:

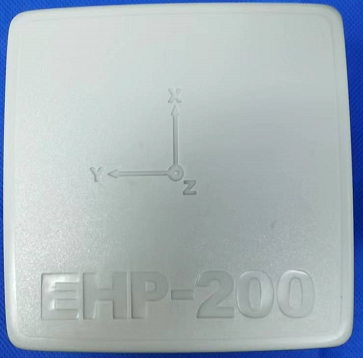

EHP-200电磁场分析仪


该仪器可以满足以上各认证的测试要求,我们还配备了资深的测试人员,有相关需求的公司欢迎联系我们,谢谢。
