SAR测试新规EN IEC/IEEE 62209-1528:2021那些变化内容!您知道吗?

文章来源:深圳市德普华电子测试技术有限公司 人气:356 发表时间:2022-09-23

       2021年11月出版的EN IEC/IEEE 62209-1528:2021与 IEC/IEEE 62209-1528:2020 相同。 它将取代于2024年11月19日撤销的EN 62209-1:2016, EN 62209-2:2010+A1:2019和已撤销的IEC/IEEE 62209-1528:2020。

       此版本包括以下十一项技术更改:

       一、将频率范围扩展到 4 MHz 和 10 GHz;

       EN 62209-1:2016:300 MHz to 6 GHz

       EN 62209-2:2010:30 MHz to 6 GHz

       二、增加了对带有距离传感器产品的测试要求;

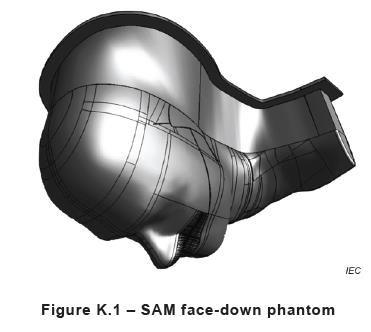

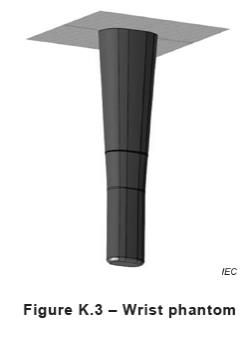

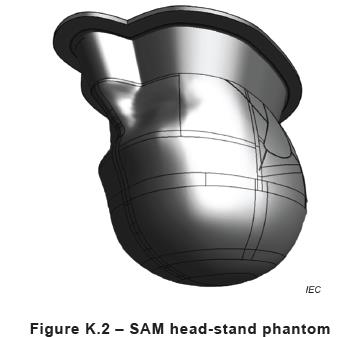

       三、增加特殊设备的参考模型

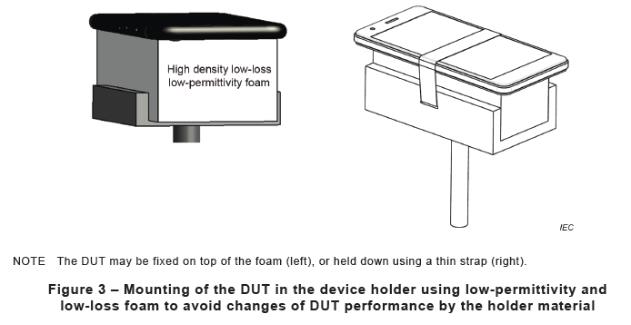

       四、器械支架规范;


       设备支架应由低损耗和低介电常数材料制成:损耗角正切≤ 0.05,相对介电常数≤ 5。



       五、快速 SAR 测试程序;

       主要法规目前定义了Class 1 / 2 两种方式


       Class1: 符合本标准文件所有条款的设备,通过测量减少的点数,然后使用额外的后处理  (但是精度较低、不确定度大)


       Class2: 不符合本文件所有规范条款的设备进行的测量的快速 SAR 测试方法,场重建算法的扫描系统或阵列系统属于这一类


       六、SAR测试减少程序;

       1) 使用相同的无线技术,在相同的测试频段,不同工作模式的测试缩减;

       2) 基于 DUT 设计特性的测试缩减;

       3) 基于峰值 SAR 水平分析的测试缩减;

       4) 基于同时多频带传输考虑的测试减少。

       七、LTE 评估程序

       对于给定的 LTE 模式和设备位置,psSAR 与最大 RF 输出功率有关。 因此,RF 传导功率测量可用于快速识别高 SAR LTE 模式。 然而,SAR 和 RF 传导功率不成正比,因为:

       1) 射频传导功率是用 50 Ω 负载阻抗测量的;

       2) DUT 的天线阻抗一般不是 50 Ω 并且随频率变化;

       3) 天线阻抗可能受设备位置和幻象耦合条件的影响。

       缩减方法:最大带宽→QPSK→1 RB→RB offset=0(Low and Mid channel) /Maximum(High channel)

       八、验证条款的修订,包括验证天线;


       增加6-10GHz校准要求

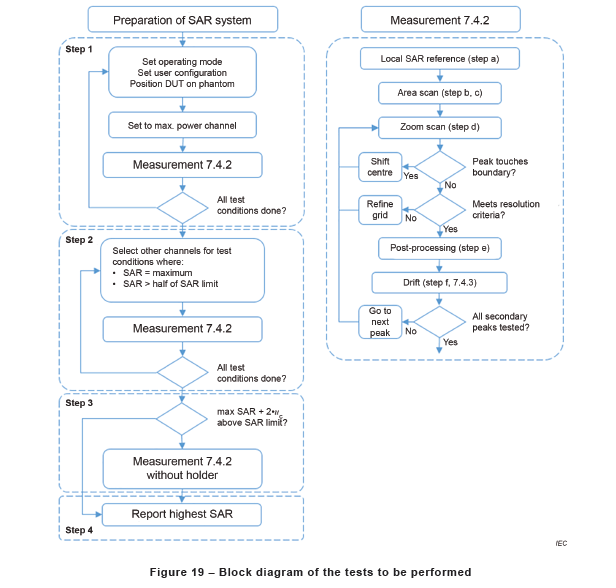

       九、修订 SAR 评估程序;


       取代中间信道,改为最大功率信道开始评估测试



       十、时间平均 SAR 测量程序;

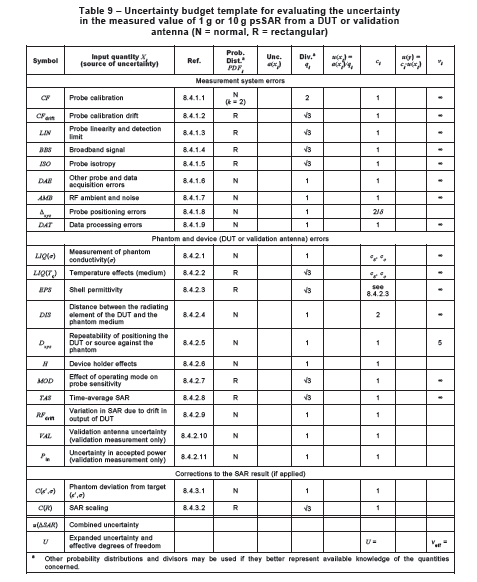

       十一、不确定性分析;


       新版要求如下表:
