EMC整改技巧分享:滤波、去耦应用详解

文章来源:深圳市德普华电子测试技术有限公司 人气:167 发表时间:2022-11-25



       滤波措施介绍


       滤波是将信号中特定波段频率滤除的操作,是抑制和防止干扰的一项重要措施;滤波常使用的电路包含RC电路和LC电路。


       一.RC电路

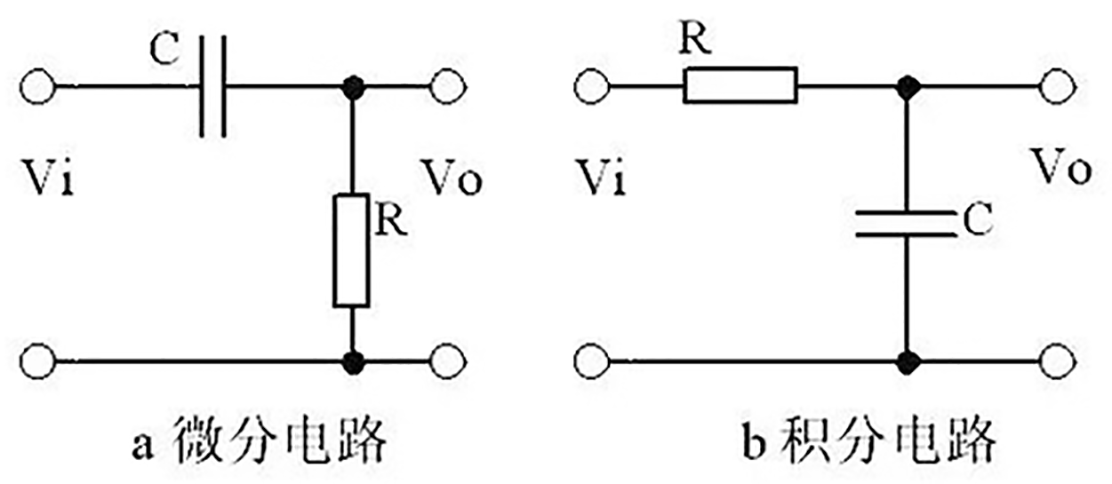

       RC电路又分RC微分电路、RC积分电路、RC耦合电路(与微分电路图相同), 电路图见下图



       (a)RC微分电路可把矩形波转换为尖脉冲波,此电路的输出波形只反映输入波形的突变部分,即只有输入波形发生突变的瞬间才有输出。

       (b)RC积分电路主要用于波形变换、放大电路失调电压的消除及反馈控制中的积分补偿等场合。

       (c)RC耦合电路和RC微分电路的电路形式是一样的,仅将被传输的信号无衰减地、且无相移地由上级耦合到下级。

       RC滤波电路一般用在低频电路*

       二.LC电路

       LC电路分并联谐振电路和串联谐振电路,谐振电路是一个选频网络,相当于带通滤波器,电路图如下:

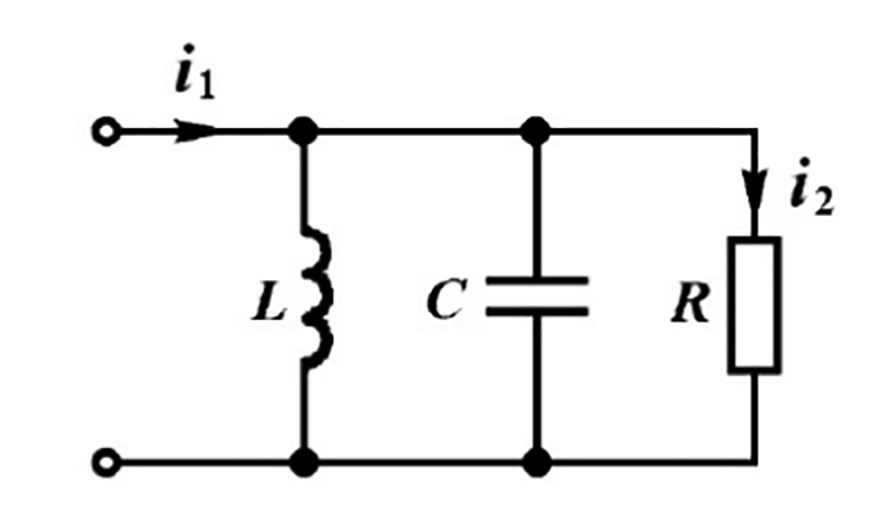

       (a)并联RLC电路
       并联RLC电路特点为阻抗大,能量转换小,电流小。

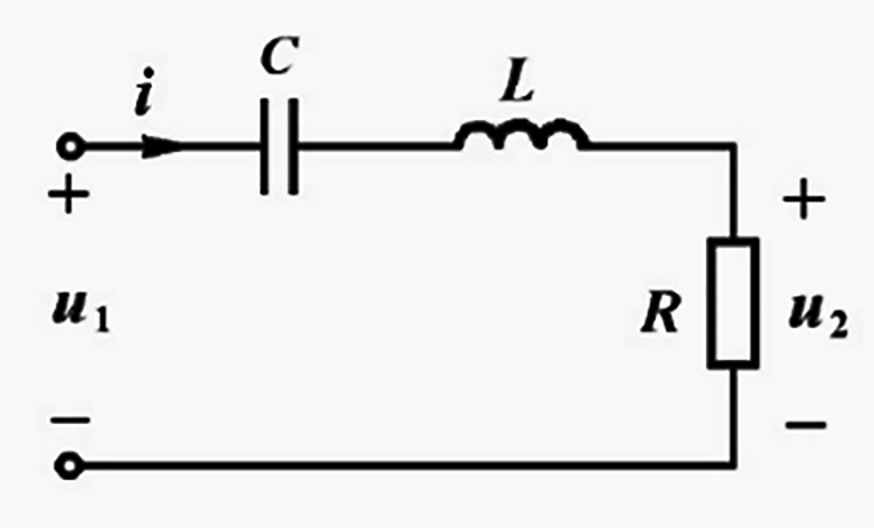

       (b)串联RLC电路
       串联RLC电路特点为阻抗小,能量转换大,电流大。

       LC滤波电路一般用在高频电路*


       去耦措施介绍

       去耦是指防止有用能量从一个电路传到另一个 电路中,并改变噪声能量的传输路径,从而提高电源分配网络的品质。去耦常使用的元器件为去耦电容。

       去耦电容一般都安置在元件附近的电源处,以减少布线阻抗对滤波效果的影响。去耦电容多使用瓷片电容,其数值由电压信号最快上升和下降速度确定,而其作用主要是去除高频如RF信号的干扰,干扰的进入方式是通过电磁辐射。

       深圳德普华检测拥有专业的EMC整改、EMC认证等业务,高质量制定EMC整改方案,助您短周期的通过EMC测试。
