NFC近场通讯技术与应用的解读

文章来源:深圳市德普华电子测试技术有限公司 人气:1072 发表时间:2018-07-19




什么是NFC近场通讯技术?



      NFC(Near Field Communication)近场通讯技术,又称近距离无线通讯,是一种短距离的高频无线通讯技术,允许电子设备之间进行非接触式点对点数据传输(10cm)交换数据。这个技术由免接触式射频识别(RFID)演变而来,并向下兼容RFID



NFC技术的通讯原理



      支持NFC的设备可以在主动或被动模式下交换数据。在被动模式下,启动NFC通讯的设备,也称为NFC发起设备(主设备),在整个通讯过程中提供射频场(RF-field),如图2所示。它可以选择106kbps212kbps424kbps其中一种传输速度,将数据发送到另一台设备。另一台设备称为NFC目标设备(从设备),不必产生射频场,而使用负载调制(load modulation)技术,即可以相同的速度将数据传回发起设备。此通讯机制与基于ISO14443AMIFAREFeliCa的非接触式智能卡兼容,因此,NFC发起设备在被动模式下,可以用相同的连接和初始化过程检测非接触式智能卡或NFC目标设备,并与之建立联系。

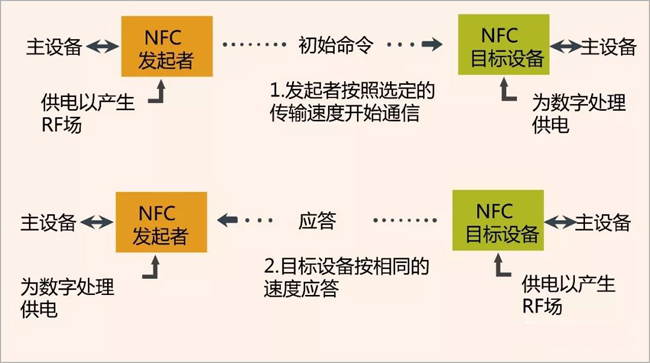

1 NFC主动通信模式



      在主动模式下,每台设备要向另一台设备发送数据时,都必须产生自己的射频场。如图1所示,发起设备和目标设备都要产生自己的射频场,以便进行通讯。这是对等网络通讯的标准模式,可以获得非常快速的连接设置。

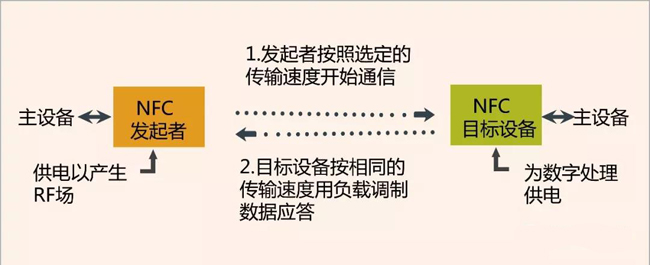

2 NFC被动通信模式



      如图2所示,移动设备主要以被动模式操作,可以大幅降低功耗,并延长电池寿命。在一个应用会话过程中,NFC设备可以在发起设备和目标设备之间切换自己的角色。利用这项功能,电池电量较低的设备可以要求以被动模式充当目标设备,而不是发起设备。



NFC技术的应用



      NFC设备可以用作非接触式智能卡、智能卡的读写器终端以及设备对设备的数据传输链路。主要用于智能媒体、付款和购票、电子票证,用于连接和作为无线启动设备等。



      NFC采用了双向的识别和连接,NFC手机具有三种功能模式:NFC手机作为识读设备(读写器)、NFC手机作为被读设备(卡模拟)、NFC手机之间的点对点通讯应用。

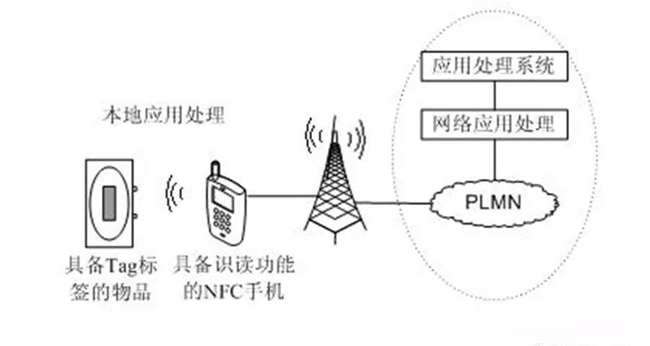

1.  NFC手机作为识读设备



      在该模式中,具备识读功能的NFC手机从TAG中采集数据,然后根据应用的要求进行处理。有些应用可以直接在本地完成,而有些应用则需要通过与网络交互才能完成。



      基于该模型的典型应用:门禁控制或车票、电影院门票售卖等,使用者只需携带储存有票证或门控代码的设备靠近读取设备即可。它还能够作为简单的数据获取应用,比如公交车站站点信息、公园地图信息等。

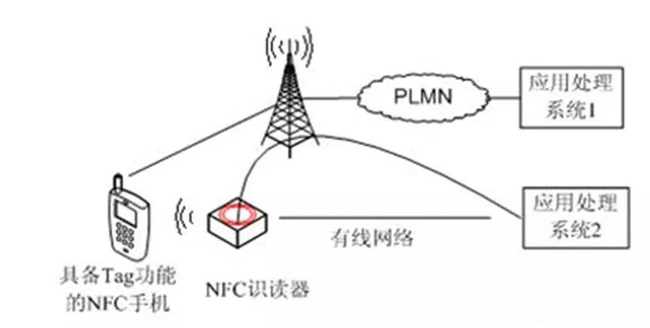

2. NFC作为被读设备

      在该应用模式中,NFC识读设备从具备TAG能力的NFC手机中采集数据,然后通过无线发功能是将数据送到应用处理系统进行处理。



      基于该模式的典型应用:本地支付、电子票应用。

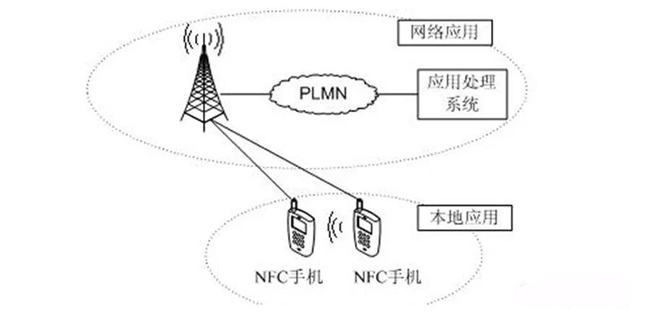

3. NFC手机之间点对点通信应用

      在该应用模式中, NFC手机之间可以进行数据的交换,后续的关联应用是本地应用也可以是网络应用。



      基于该模式的典型应用是:建立蓝牙连接、交换手机名片等。



4. NFC技术在LED 照明行业的运用



      NFC恒功率可编程LED电源采用NFC无线恒功率可编程技术,编程时,LED电源无须上电,也无须连线,只需手持编程器,对着扫一扫即可,操控及其简便。

可设定0-10V模拟调光可宽范围设定LED驱动电流;

可设定PWM占空比调光;

可设定分时段自动调光;

满足10-100%线性调光,调光小于10%时,可关断电流输出。

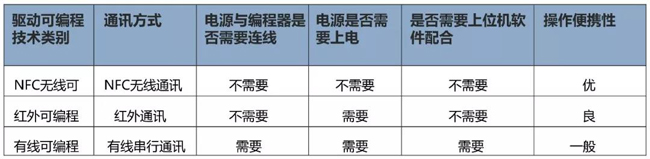

1-NFC编程技术与其他编程技术对比表



NFC产品的CEFCCISED(IC)认证标准


NFC的频率为13.56MHz,功率比较低。相对应的标准如下表所示:



本文来源:倍科微信公众号

此文关键词:NFC近场通讯技术,短距离无线通讯
